齿轮齿条传动设计速览
一、齿轮齿条设计要点十条

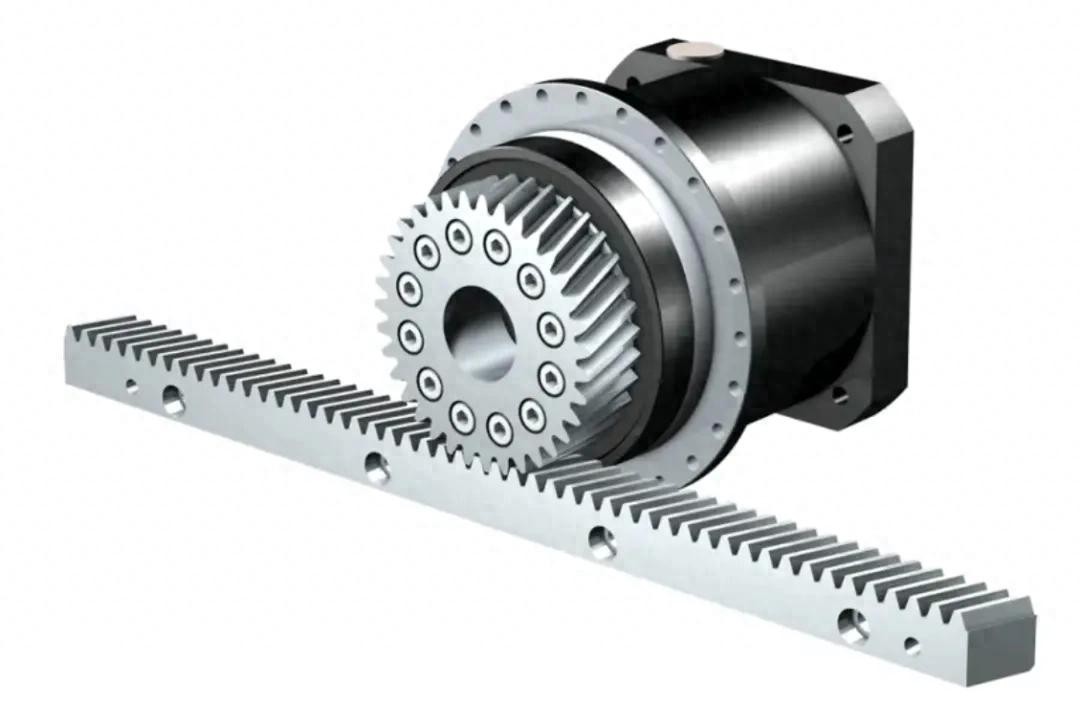

1、确定传动参数
在设计齿轮齿条传动时，首先要确定传动的参数，包括功率w、转速n、工作方式(三角驱动或梯形驱动)等。这些参数将直接影响传动的性能和效率，因此需要根据实际需求进行合理选择。
▼加速运行时的必要推力的计算
Fmax ：电动传动装置的最大推力［N］
Fa ：加减速运行的必要运行推力［N］
F ：外力推拉可能的推力［N］
m ：搬运物质量［kg］＋齿条质量［kg］
a ：加速度［m/s²］
g ：重力加速度 9.807［m/s²］
μ ：摩擦系数 0.01（ 支撑搬运物导轨的摩擦系数）
θ ：移动方向与水平面的角度［°］
2、材料选择
材料的选择对于齿轮齿条传动的性能和寿命具有重要影响。常用的材料有铸铁、钢、塑料等，应根据工作条件和要求进行选择。对于高强度、低噪声、低摩擦系数、耐磨损等要求，应选用高强度铸铁或钢材，并进行适当的热处理。
a. 铸铁材质：
铸铁是一种廉价的齿轮齿条材料，在很多低速传动中都有应用。铸铁的强度、硬度和耐磨性都比较低，但可以通过淬火和表面硬化处理提高其性能。
b. 碳素钢材质：
碳素钢是制造齿轮齿条常用的材质之一，具有良好的可加工性和高强度、高韧性。但是在高温和高压环境下易发生变形、断裂等问题，不适合应用于高速传动中。
c. 合金钢材质：
合金钢具有优异的机械性能和热处理性能，适用于制造高精度、高速运转的齿轮齿条。常用的合金元素包括镍、钼、铬等，能够增强钢的强度、硬度、韧性和耐磨性。
d. 不锈钢材质：
不锈钢的耐腐蚀性能优异，在高湿度、高酸碱度等环境下能够保持良好的机械性能。然而，不锈钢的硬度和强度较低，适用于低速、低载荷的齿轮齿条制造。
除以上材质外，还有铜合金、铝合金、塑料等材质可以用于齿轮齿条的制造。

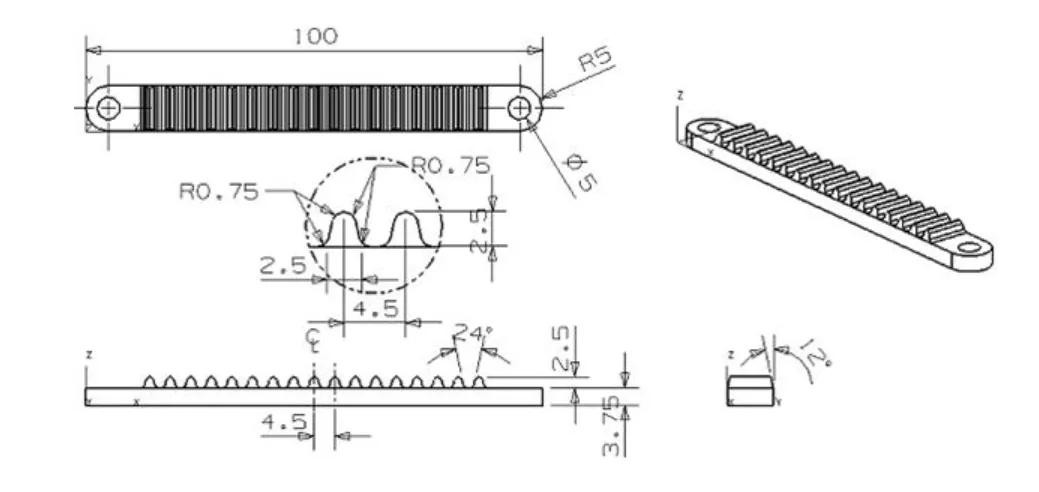

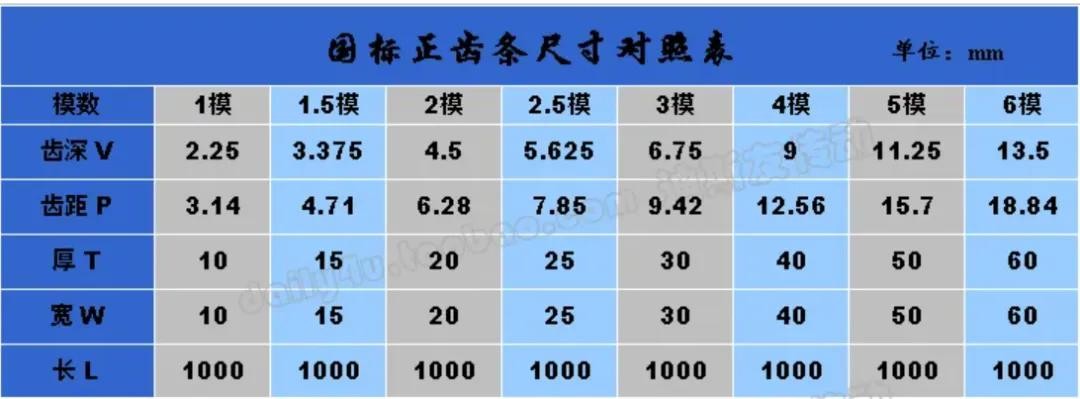

3、齿形和模数设计
齿形和模数是齿轮齿条传动的关键参数。齿形的设计应考虑传动效率、承载能力和使用寿命等因素。模数的选择应满足强度、齿数和噪声等要求。在设计中，应采用标准模数，以便于生产和维修。

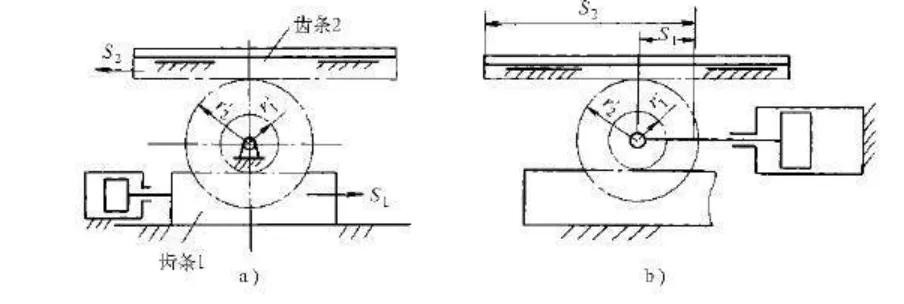

4、布局和相对位置
齿轮齿条传动的布局和相对位置对于传动的性能和稳定性具有重要影响。齿轮和齿条应处于同一平面内，且齿轮的中心线与齿条的中心线应垂直。同时，应根据传动方向、转速比和空间限制等因素进行合理布局，以获得最佳的传动效果。

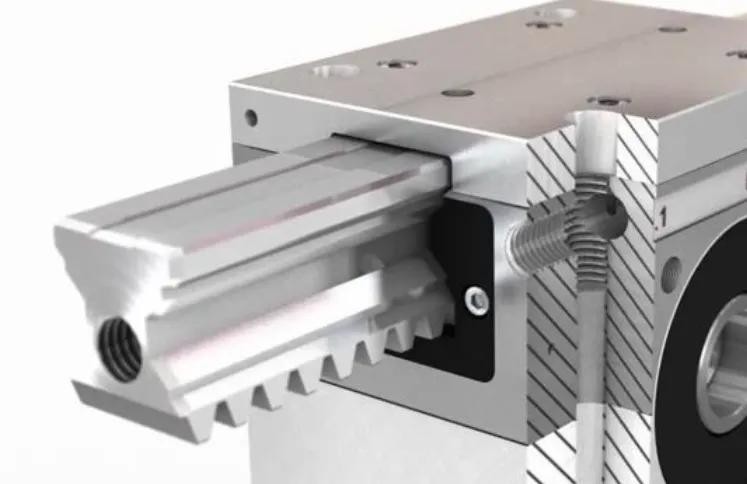

5、支撑结构设计
支撑结构是保证齿轮齿条传动稳定性和可靠性的重要组成部分。支撑结构应具有足够的刚度和强度，并能有效地分散载荷。设计中应充分考虑支撑结构的布局和材料选择，以满足实际工作需求。
6、润滑和密封
润滑和密封对于齿轮齿条传动的效率和寿命具有重要影响。合理的润滑和密封设计可以减少摩擦和磨损，提高传动效率和使用寿命。
在设计时，应充分考虑润滑剂的种类、添加量和密封结构，以满足实际需求。

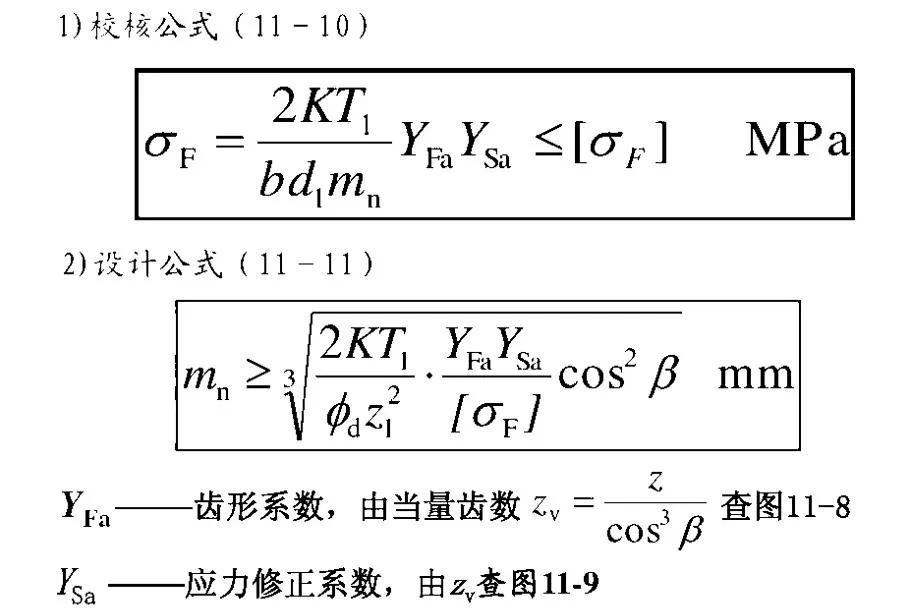

7、强度校核
在理论设计计算时，需要对齿轮的强度进行校核，以避免出现齿面点蚀、轮齿折断等现象。校核时应考虑各种工况下的载荷分布和应力分布情况，以确保齿轮的强度满足实际需求。对齿轮齿条传动进行强度校核，只要通过轮齿受力分析（不考虑齿面摩擦，齿面作用力方向是固定的，等于压力角“方向”），受力计算，满足轮齿弯曲强度即可。
8、结构设计优化
结构设计是齿轮齿条传动设计的关键环节之一。在满足功能要求的前提下，应尽可能简化结构，减小尺寸和重量。同时，应充分考虑安装固定问题，保证方便调节找正，避免出现卡壳等问题。
9、传动精度控制
传动精度是衡量齿轮齿条传动性能的重要指标之一。在设计时，应合理选择材料、热处理工艺和加工方法等，以提高齿轮齿条的加工精度和装配精度。同时，应重视对传动精度的检测和控制，以满足实际工作需求。
国家标准规定了13个齿轮副的精度等级，由高到低分别为0至12级。
10、环境条件考虑
齿轮齿条传动对环境条件要求较严，需要重视防尘防垢、润滑等问题。在设计时，应充分考虑环境因素对传动性能的影响，采取相应的防护措施，以保证传动的稳定性和可靠性。
