激光打印机的原理

激光打印机的主要工作原理是利用静电。静电还能使烘干机中的衣物缠绕成一团，或者形成从云端直扑地面的闪电。实际上静电就是在某种绝缘材料上积聚的电荷。由于带相反电荷的原子会相互吸引，因此具有异性静电场的材料会紧贴在一起。

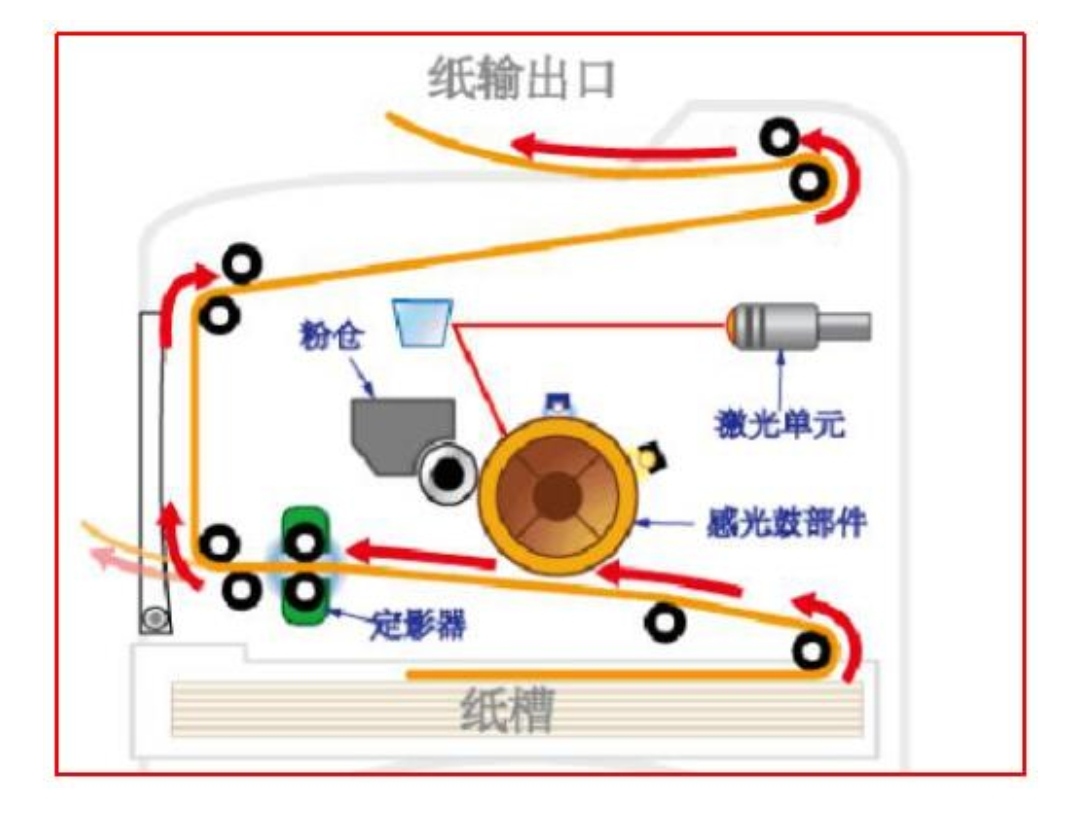

激光打印示意图

黑白激光打印机原理

当计算机通过电缆向打印机发送数据时，打印机首先将接收到的数据暂存在缓存中，当接收到一段完整的数据后，再发送给打印机的处理器，处理器将这些数据组织成可以驱动打印引擎动作的类似数据表的信号组，对于激光打印机而言，这个信号组就是驱动激光头工作的一组脉冲信号。

激光打印机的核心技术就是所谓的电子成像技术，这种技术融合了影像学与电子学的原理和技术以生成图像，核心部件是一个可以感光的硒鼓。激光发射器所发射的激光照射在一个棱柱形反射镜上，随着反射镜的转动，光线从硒鼓的一端到另一端依次扫过（中途有各种聚焦透镜，使扫描到硒鼓表面的光点非常小），硒鼓以1/300英寸或1/600英寸的步幅转动，扫描又在接下来的一行进行。硒鼓是一只表面涂覆了有机材料的圆筒，预先带有电荷，当有光线照射时，受到照射的部位会发生电阻的变化。计算机所发送来的数据信号控制着激光的发射，扫描在硒鼓表面的光线不断变化，有的地方受到照射，电阻变小，电荷消失，也有的地方没有光线射到，仍保留有电荷，最终，硒鼓表面就形成了由电荷组成的潜影。

墨粉是一种带电荷的细微塑料颗粒，其电荷与硒鼓表面的电荷极性相反，当带有电荷的硒鼓表面经过涂墨辊时，有电荷的部位就吸附了墨粉颗粒，潜影就变成了真正的影像。硒鼓转动的同时，另一组传动系统将打印纸送进来，经过一组电极，打印纸带上了与硒鼓表面极性相同但强得多的电荷，随后纸张经过带有墨粉的硒鼓，硒鼓表面的墨粉被吸引到打印纸上，图像就在纸张表面形成了。此时，墨粉和打印机仅仅是靠电荷的引力结合在一起，在打印纸被送出打印机之前，经过高温加热，塑料质的墨粉被熔化，在冷却过程中固着在纸张表面。

将墨粉传给打印纸之后，硒鼓表面继续旋转，经过一个清洁器，将剩余的墨粉去掉，以便进入下一个打印循环。

彩色激光打印机原理

彩色激光打印机的成像原理和黑白激光打印机相似的，都是利用激光扫描，在硒鼓上形成电荷潜影，然后吸附墨粉，再将墨粉转印到打印纸上，只不过黑白激光打印机只有一种黑色墨粉，而彩色激光打印机要使用黄、品、青、黑四种颜色的墨粉。

四种颜色，彩色打印要进行四个打印循环，基于CMYK色系，每次处理一种颜色。这四个打印循环有两种处理方法，一种是利用转印胶带，每处理一种颜色，将墨粉从硒鼓转到转印带上，然后清洁硒鼓再处理下一种颜色，最后在转印带上形成彩色图像，再一次性地转印到纸张上，经加热固着；还有一种方法就是某些惠普彩色激光打印机所使用的方法，处理完一种色彩，墨粉就吸附在硒鼓上，接着处理下一种色彩，最后一次性地转印到打印纸上。

彩色激光打印机的关键技术是色彩的合成。虽然理论上黄、品、青、黑四种基色可以合成出成千上万种缤纷的色彩，但固体的墨粉如何进行色彩混合却不象两种颜色的光束汇到一起那么简单。早期的彩色激光打印机采用半色调技术，在处理每一点的颜色时，一种墨粉只有“有”和“无”两种状态，由于墨粉颗粒非常细微，打印“点”可以比“像素点”小很多，由不同打印点的色彩组合来决定一“像素点”最终的颜色。
