螺纹基础知识概述
螺纹是机械设计中常见的连接和传动元素，其定义包含五个关键要素：

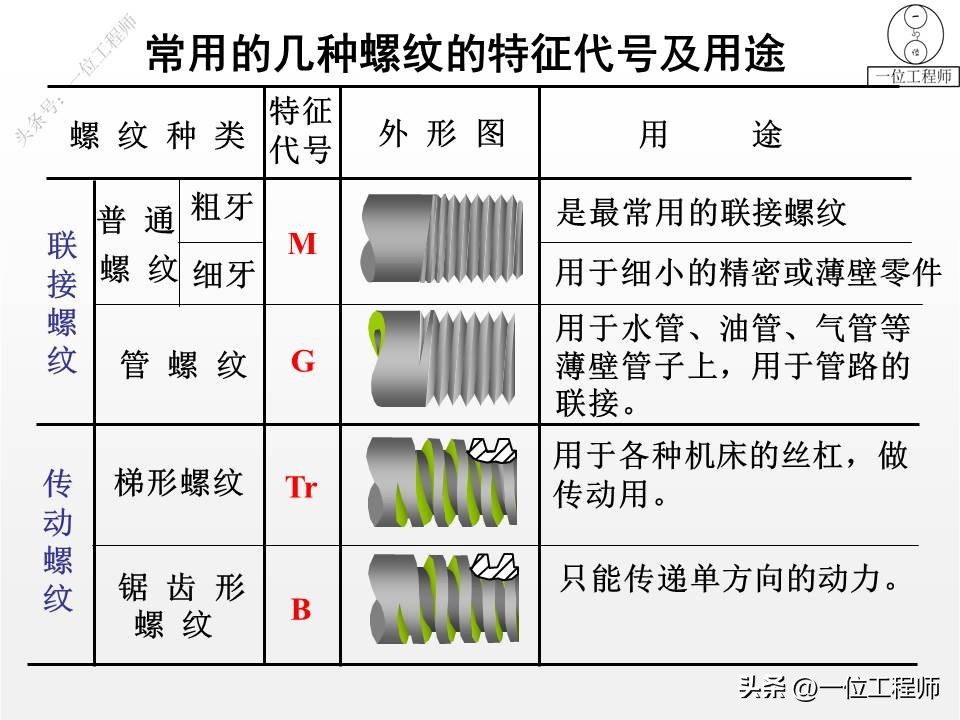

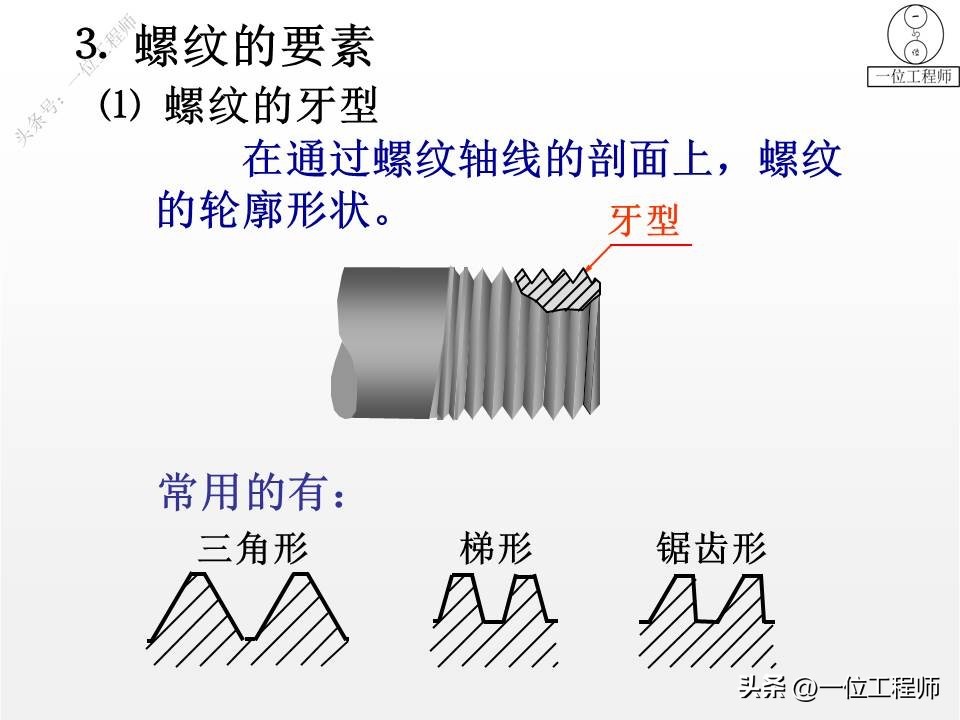

牙型：螺纹的轮廓形状，常见的牙型有三角形、梯形、矩形、锯齿形和圆弧螺纹。每种牙型都有其特定的应用，如三角形用于连接，梯形用于传动等。
公称直径：代表螺纹尺寸的直径，通常采用大径作为公称直径。

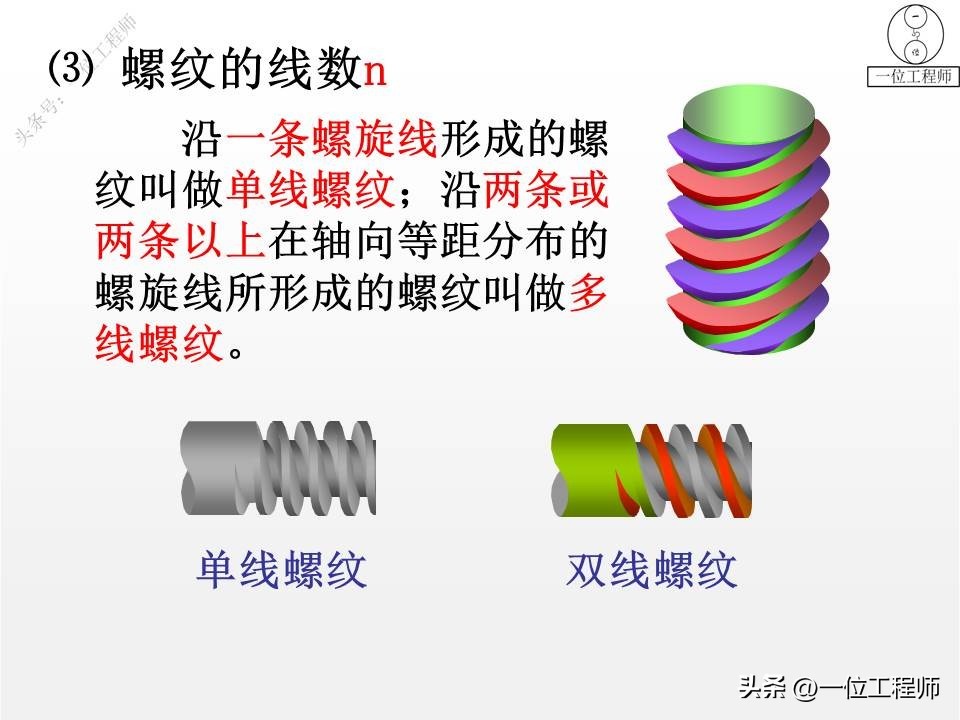

线数：沿轴向分布的螺旋线数量，分为单线、双线和多线。多线螺纹适用于高载荷、高速度、高精度的场合。

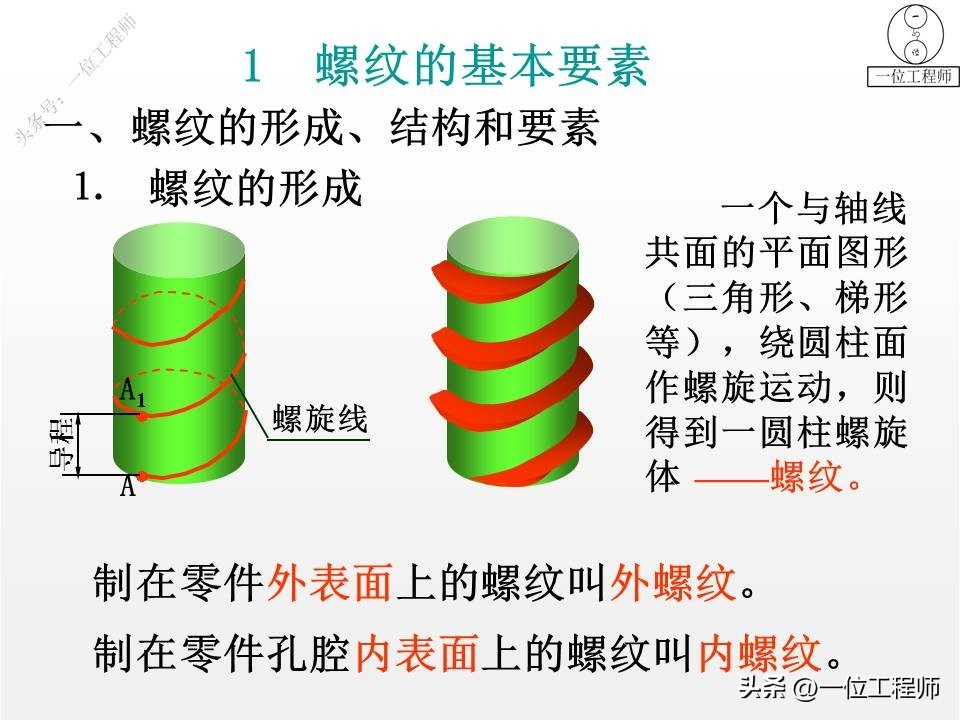

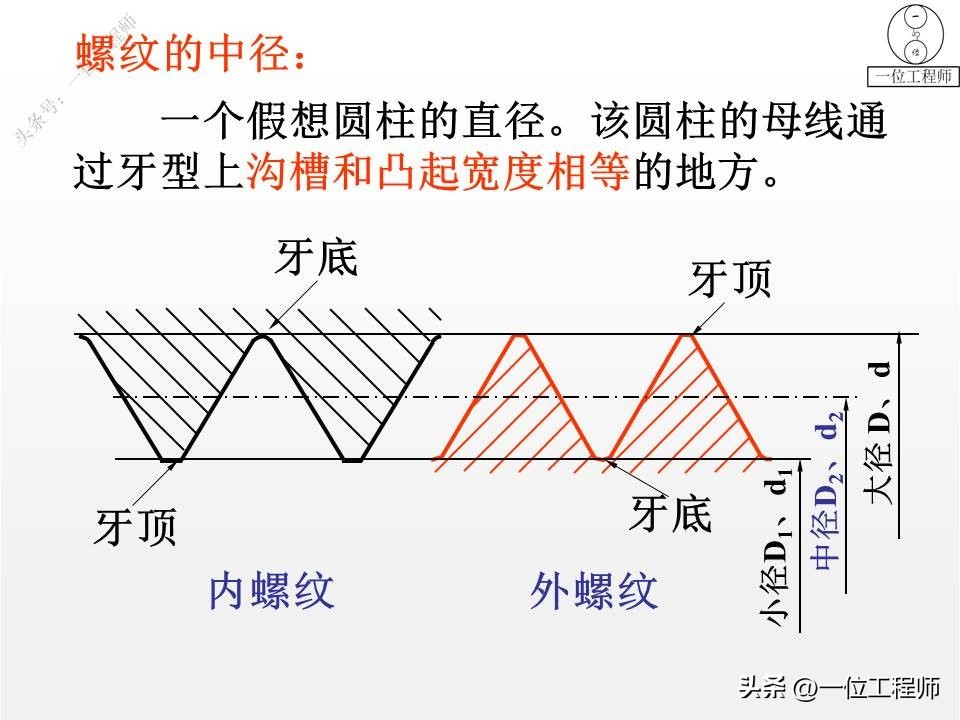

螺距和导程：螺距是相邻两牙在中径线上对应两点间的轴向距离；导程则是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。单线螺纹时，导程等于螺距；多线螺纹时，导程等于螺距乘以线数。

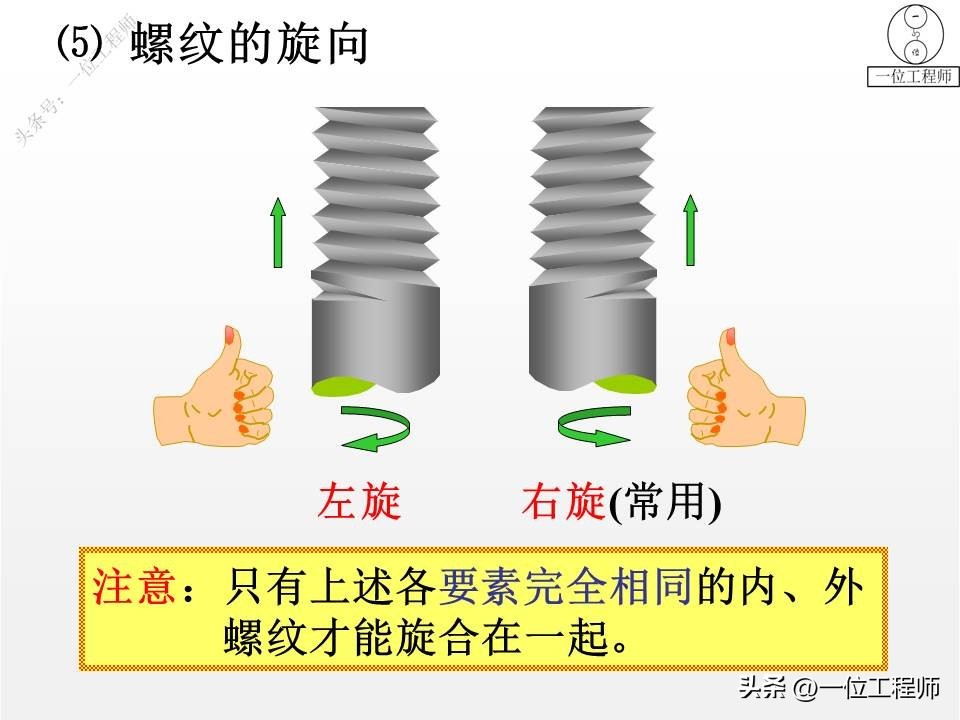

旋向：分为左旋和右旋，常用的是右旋螺纹。

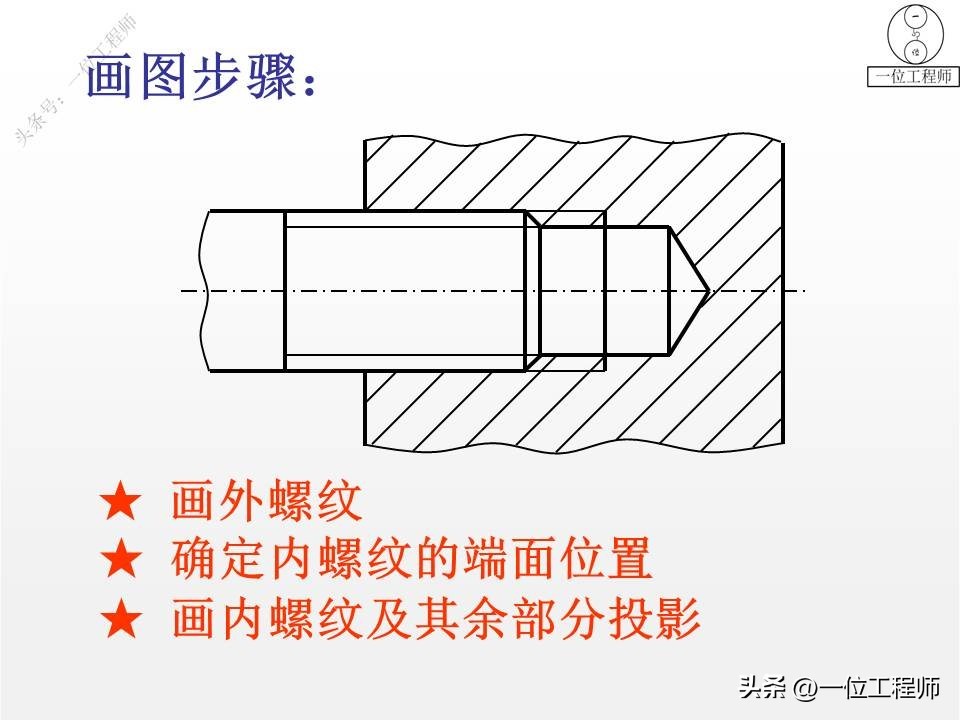

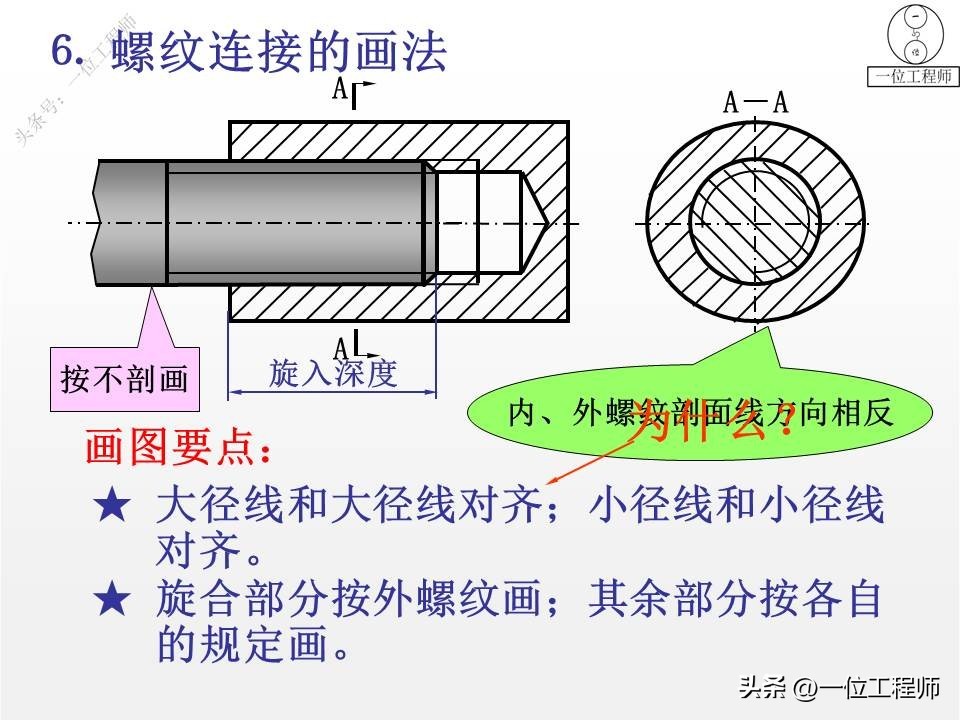

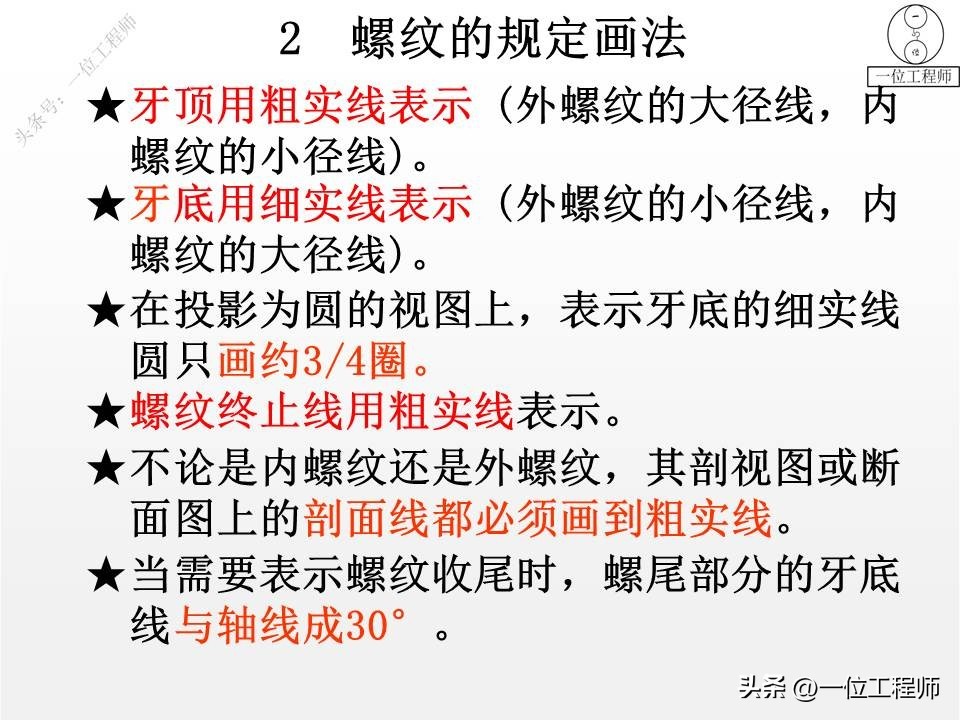

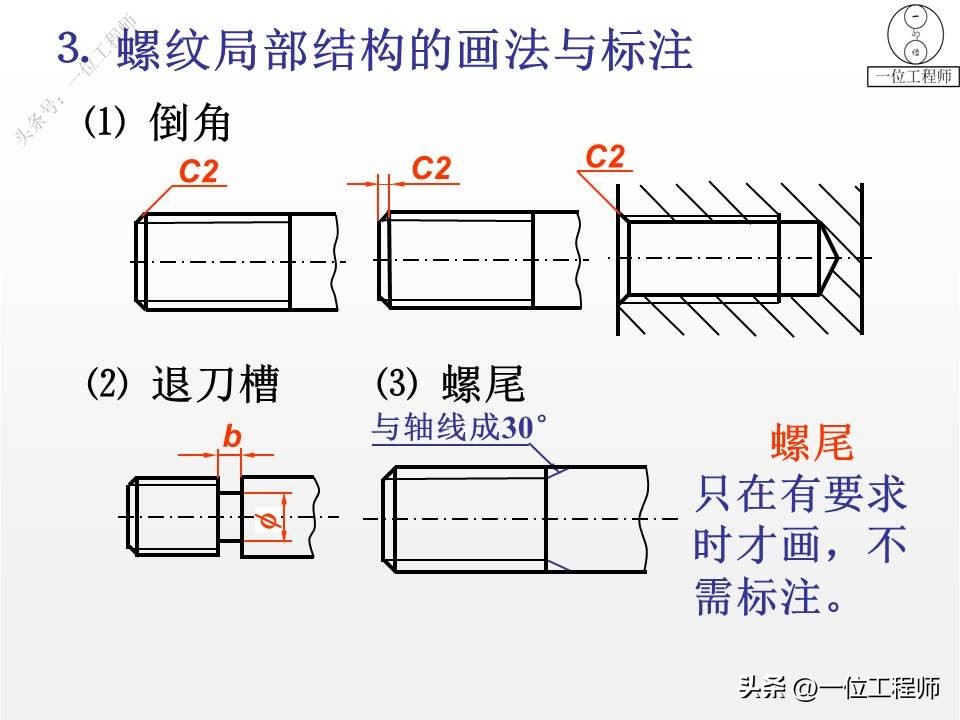

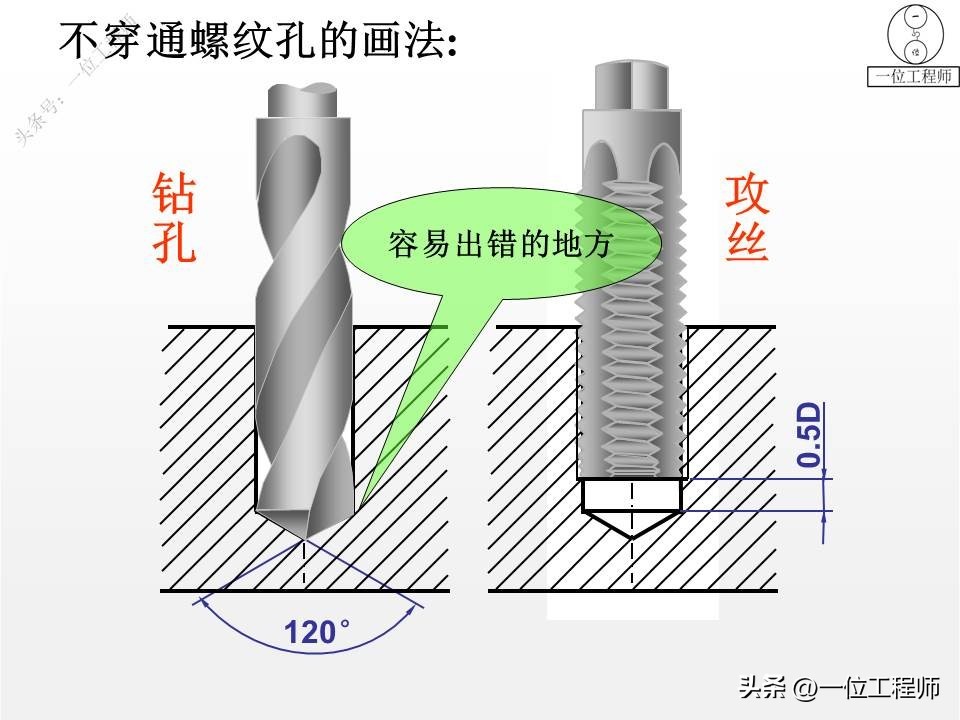

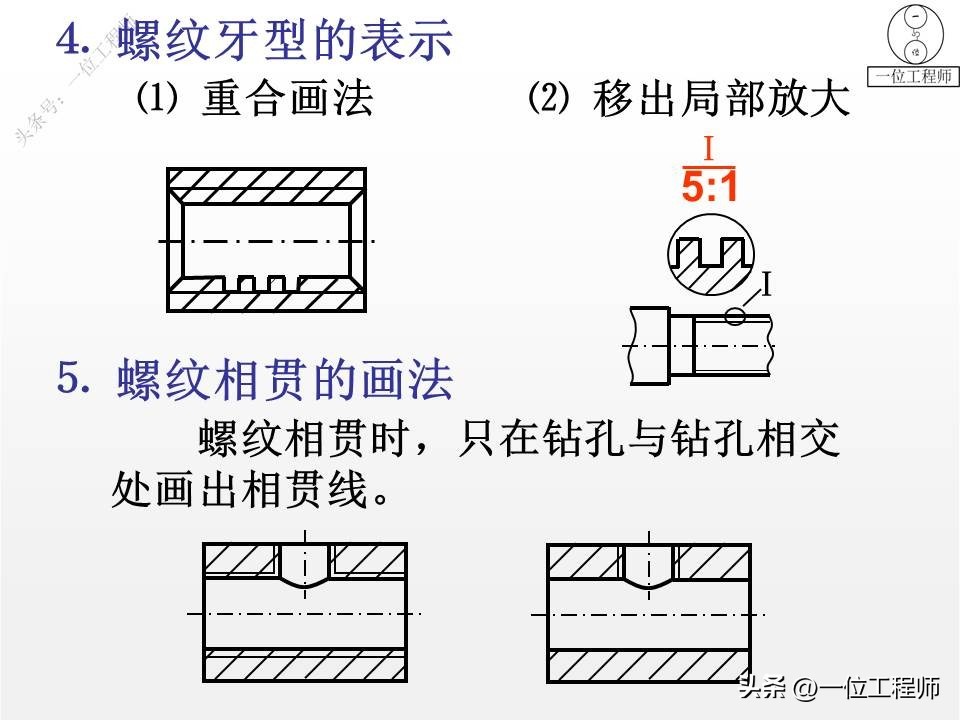

螺纹的画法主要包括外螺纹和内螺纹的画法。外螺纹的牙顶及螺纹终止线用粗实线表示，牙底用细实线表示；而内螺纹在剖视图中，小径用粗实线表示，大径用细实线表示。

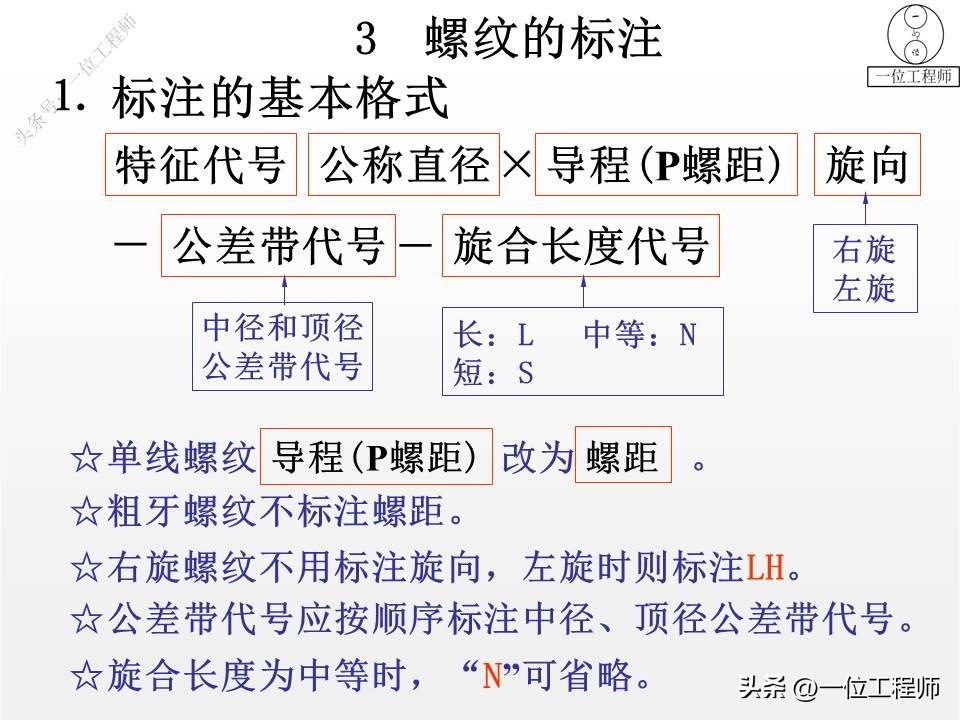

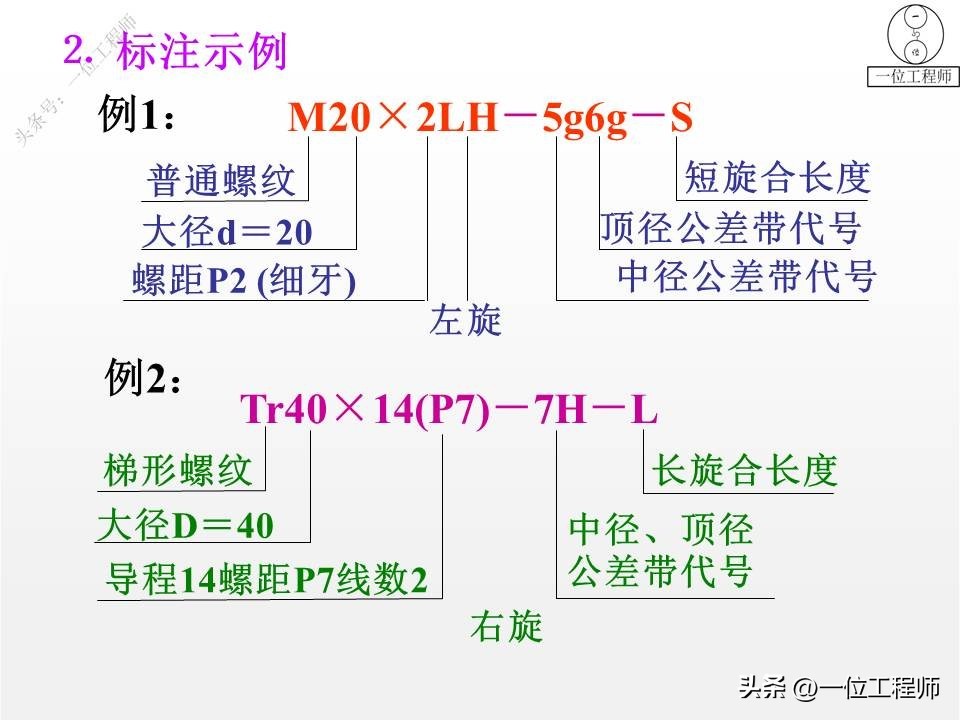

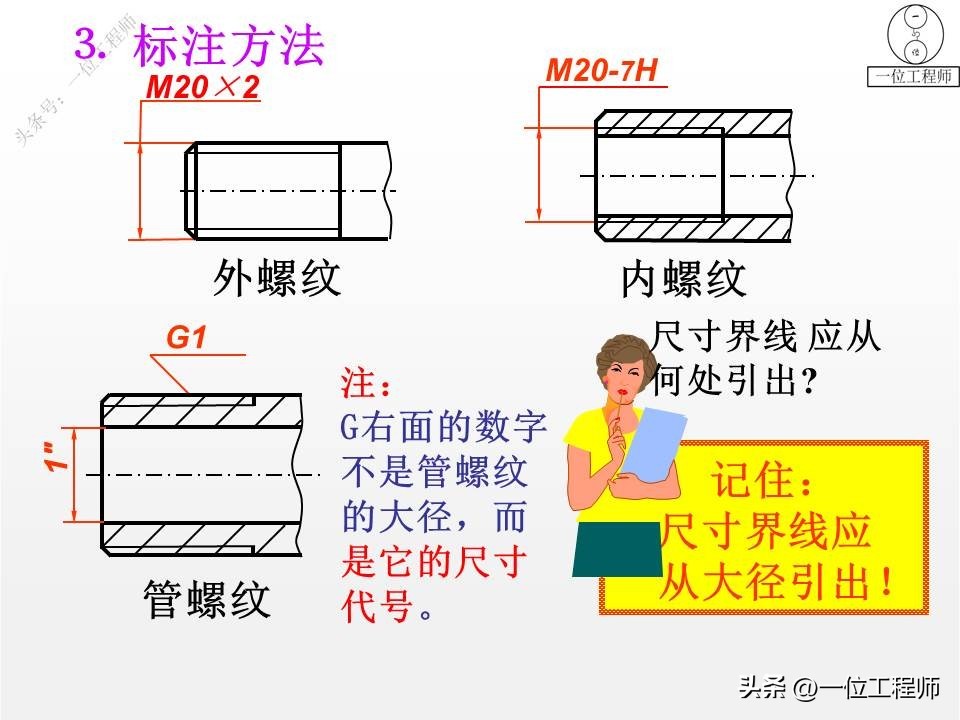

螺纹的标注通常包括螺纹代号、公差带代号和旋合长度代号。普通螺纹的牙型符号用“M”表示，粗牙螺纹不标注螺距，细牙螺纹需标注螺距和旋向（左旋时标注“LH”）。

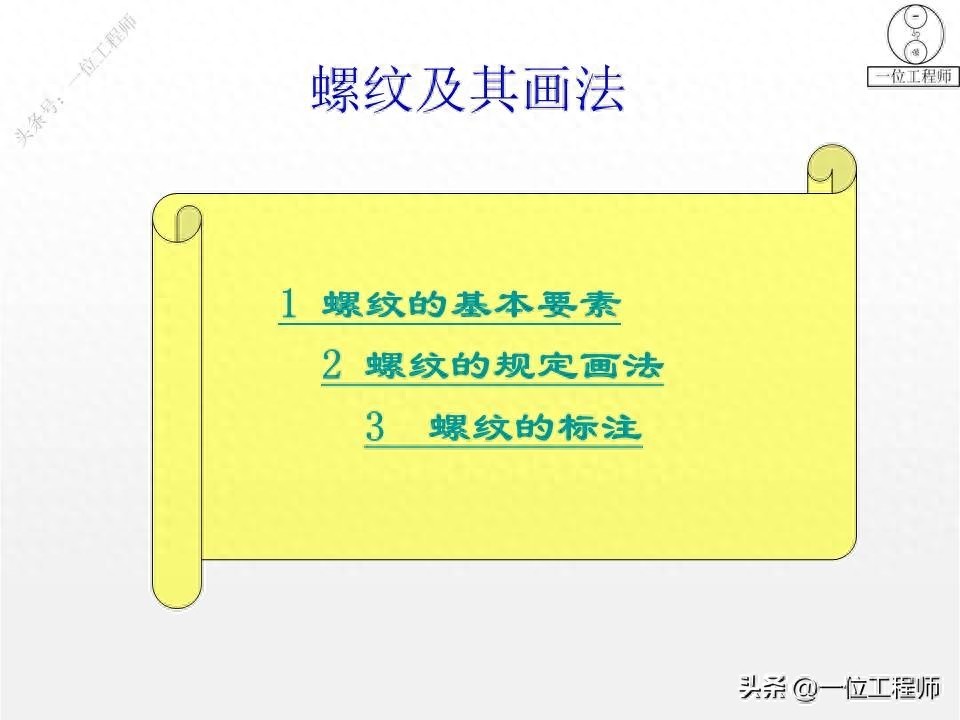

23页PPT课件介绍螺纹（文末有获取）
1000G机械、机电、材料、液压、非标等等领域都需要的资料合集
全网最全资料合集，让你找到真正自信的资料。1000G机械相关领域全部资料涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

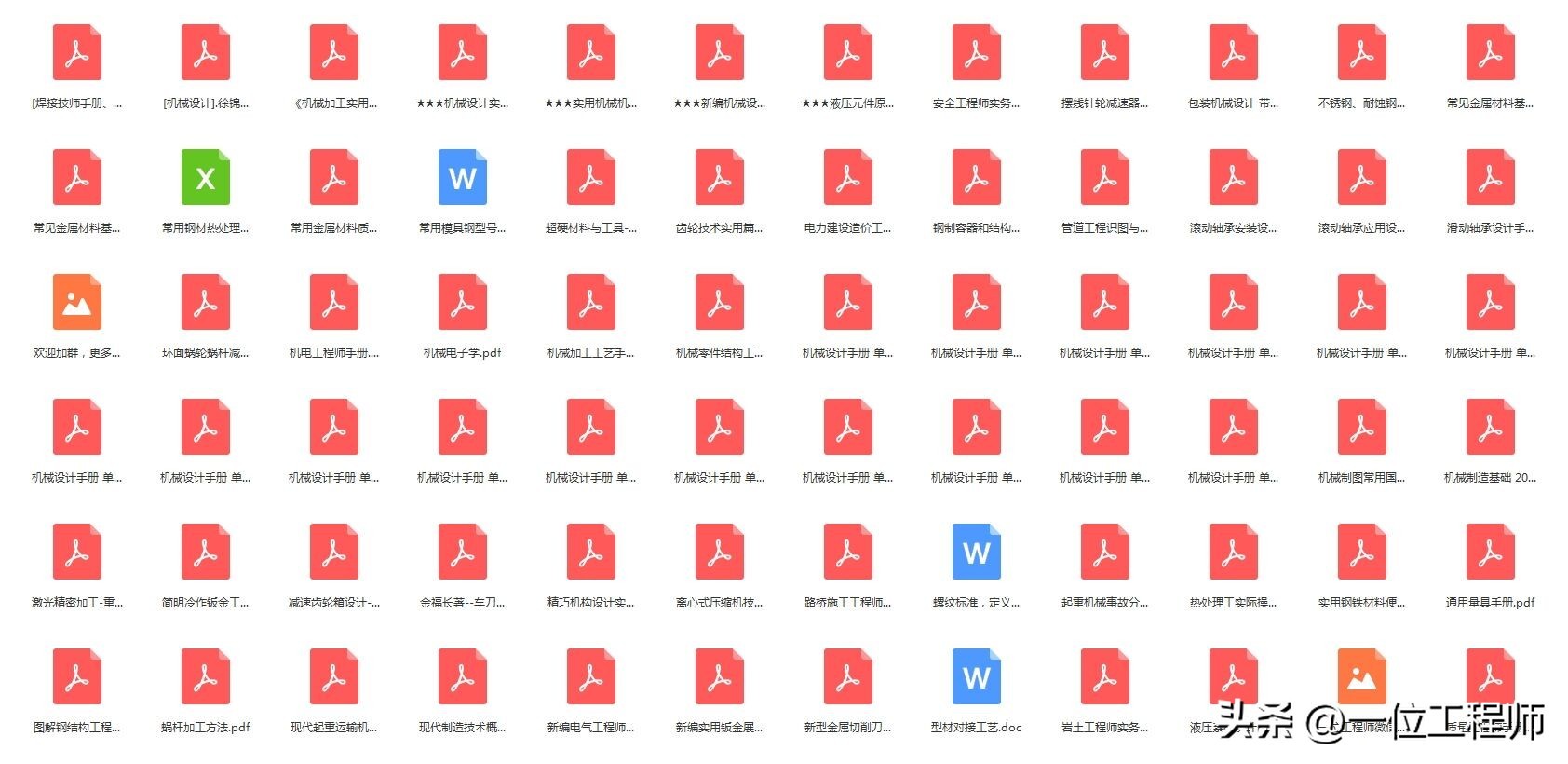

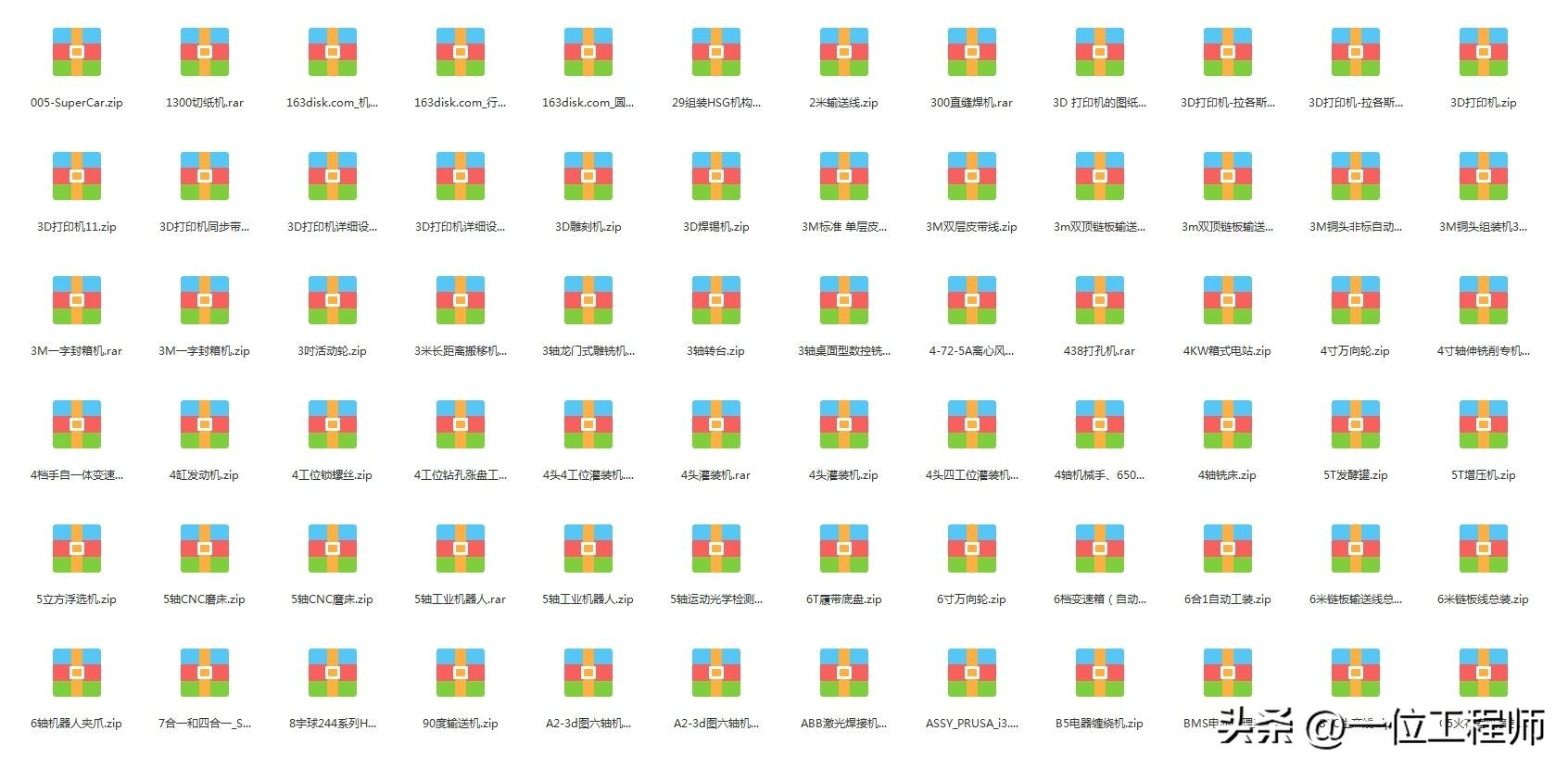

具体内容有：文档手册类(千余份工程师设计手册、机械设计手册、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

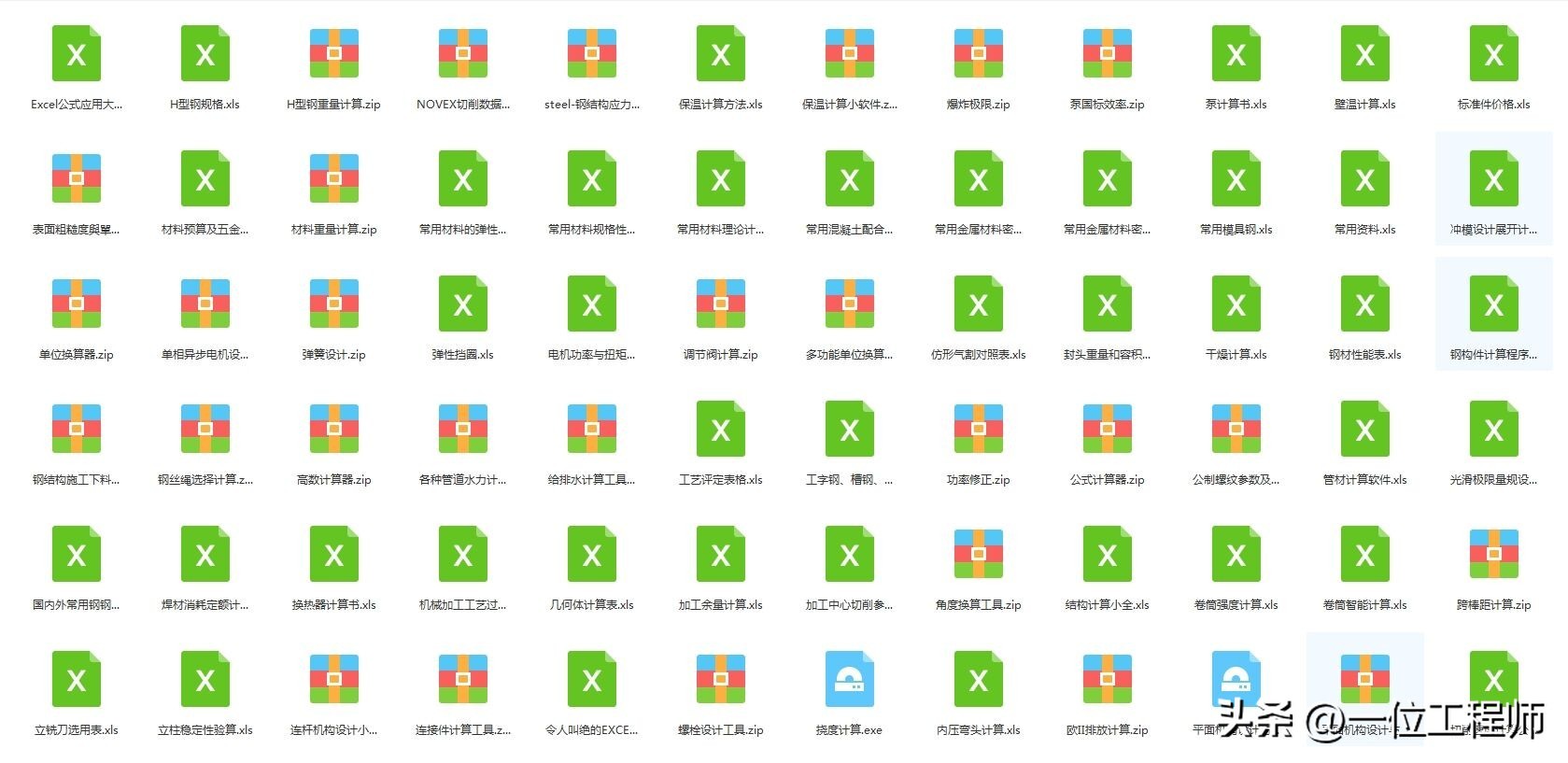

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

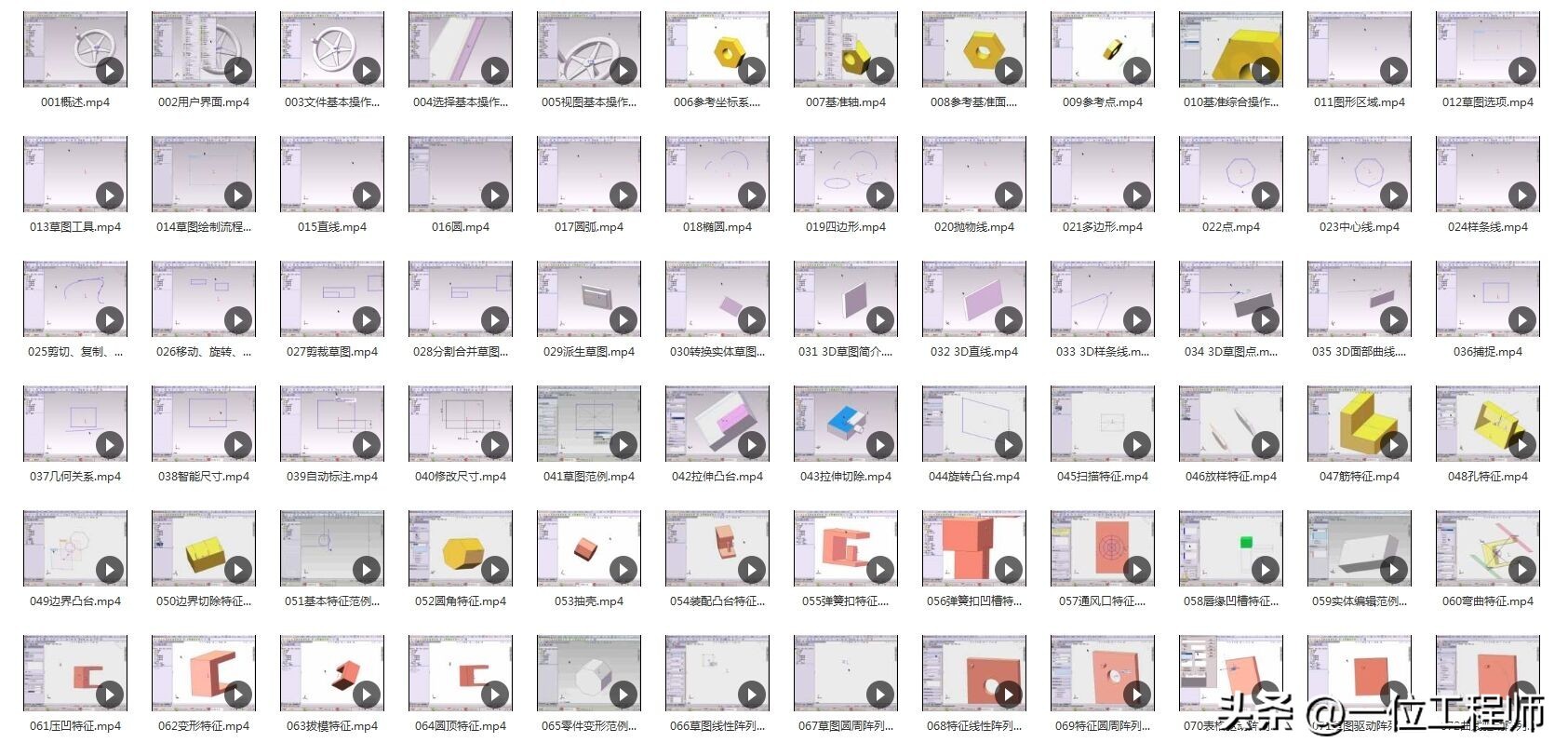

视频教程类（十余款常用的机械设计软件的教程，其中包括UG各版本、SolidWorks、CATIA、proe、CAD、Adams等等基础知识）。
我相信这1000G全部资料对于提升你的能力一定会有很大的帮助。同时在工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

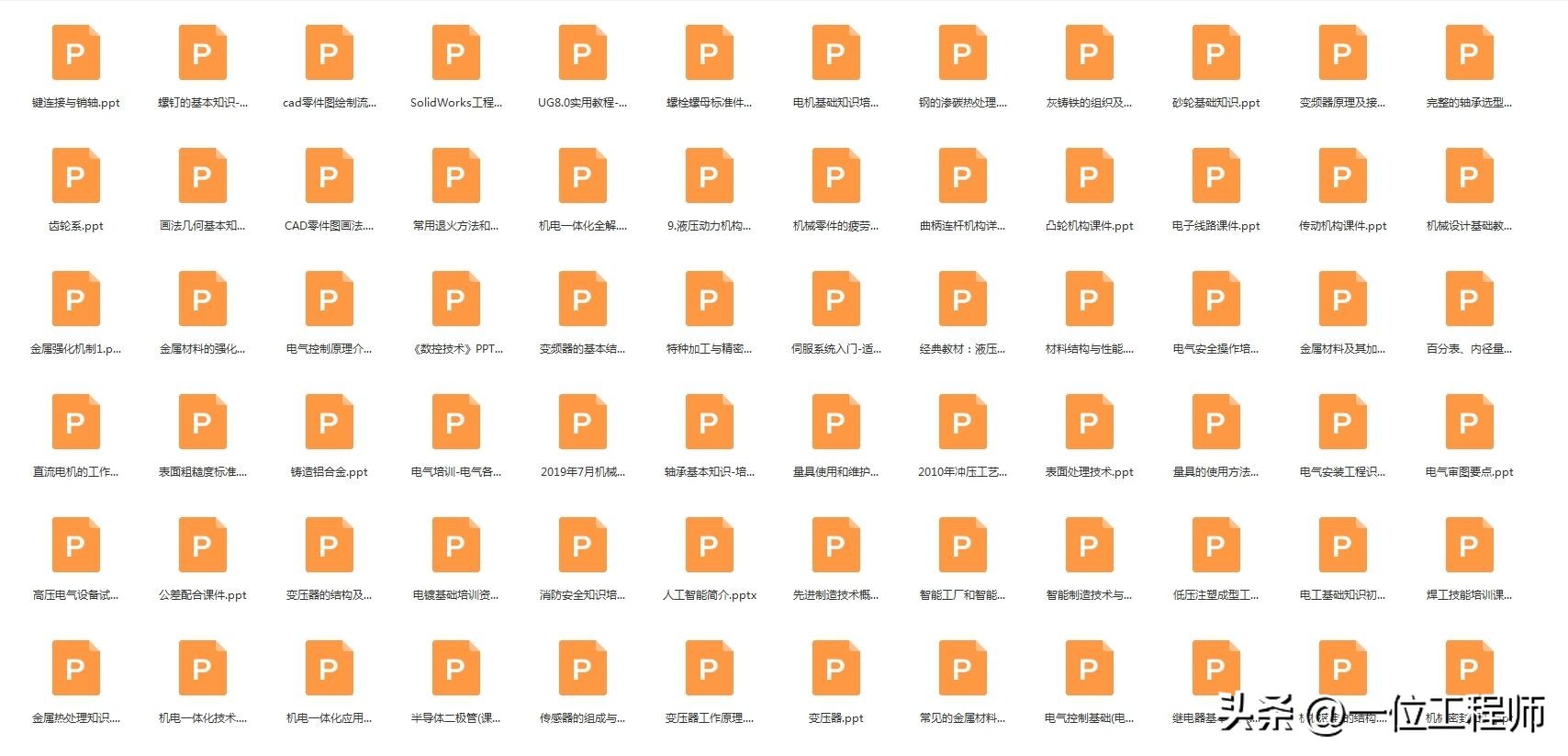

千余份PPT合集
