小编我之前是很想做个逆变器，你想想如果给你一个12v的直流电瓶，你能把它转化成220v的交流电，能带动家里普通灯泡甚至是家里的电视，是不是觉得不可思议但是又想做成这个东西，今天我就给大家分享一个12v转220v交流电的逆变器的制作方案，主要是理论讲解。

你是不是担心自己会学不会，没关系你如果认真看完这篇文章，你就能制作出来，至少原理咱们能够明白，放心我们主要针对初学者，方案绝对是最简单的。

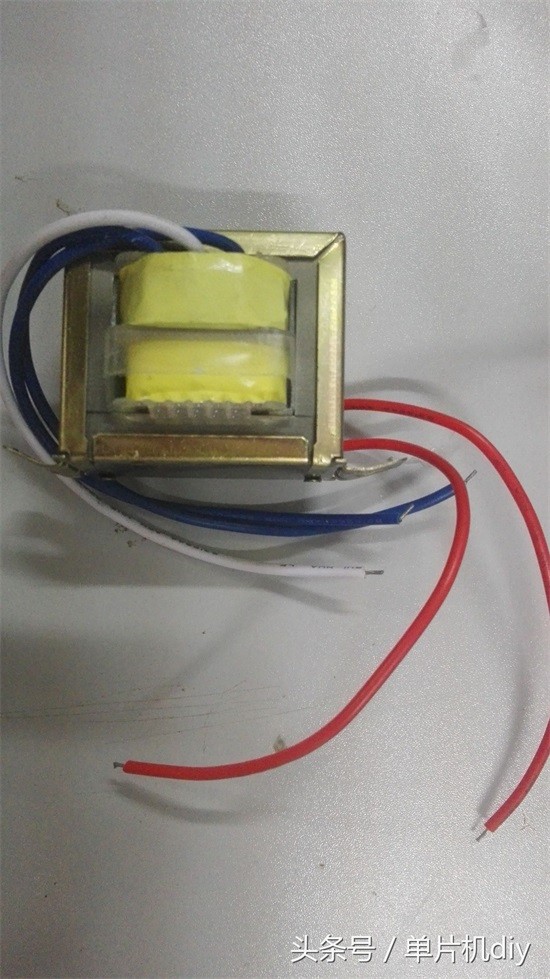

变压器（图片来源于网络）

好了不多说废话了，我们先来分析一下，我们要想把12v的直流电转化为220v的交流电，无外乎需要两个过程，一个是升压，另一个是把直流电转化为交流电，至于升压我们最熟悉的可能就是变压器（见上图）了，确实他能够帮我们实现电压大小的转变，我们在高中的时候我们都学过变压器既能实现电压升也能降压，但是有一点不好的是，它只能实现交流电的升降压，对于直流那也只能笑笑不说话。

所以我们第一步必须先进行波形转化，把直流电变成交流电，关于直流变成正弦交流的方法我之前写过一篇介绍文章，回来我把链接放在文章下面，既了解更多，打开阅读即可，不过我们今天是产生矩形波，之后再用变压器升压。

变压器

我们今天还用这个两组12v变压器，所谓两组就是12v输入端有两个输入端口，也就是变压器图片上的蓝色的电线，白线是公共端，除了这个呢还需要三极管电阻还有12v电源，具体见下图原理图

逆变器原理图

由原理图我们也可以清楚看到需的元件还有各个元件之间的连接情况，在电路功能上，除了变压器T1用来升压，电源V1用来供电之外，剩下的原件就是产生矩形波的电路。

在电阻选择上R1和R2一般在1.2k-4.7k之间，三极管无特别要求根据变压器的容量选择，容量大就用功率大点的；变压器可用普通控制变压器，只要有两组12V就行，我们这个原理图中选择器件为变压器0v－12V－12V，三极管用的达林顿管MJ11032，电阻4.7k，输出功率能够达到百瓦左右，也不算小了，不过变压器的功率要选大点了，否则输出功率没有那么大。

原理图很简单，只要我们知道这些单元电路的作用，以及升压原理，就算怎么掌握了，如果知道怎么去选元件那就更好了。
