​电冰箱压缩机的拆卸与更换图解

电冰箱压缩机的拆卸与更换图解

一、压缩机的拆卸

压缩机的排气管和吸气管分别与冷凝器和蒸发器的管口焊接在一起,并通过螺栓固定在电冰箱的底板上。因此,拆卸压缩机通常可分为两大步骤:第一步是要对压缩机管路进行拆焊,第二步是对压缩机底部螺栓进行拆卸。操作过程请参看下面的图解演示。

1、压缩机管路的拆焊

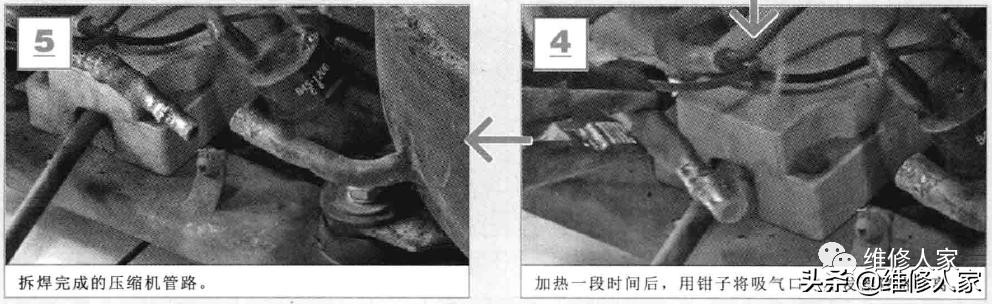

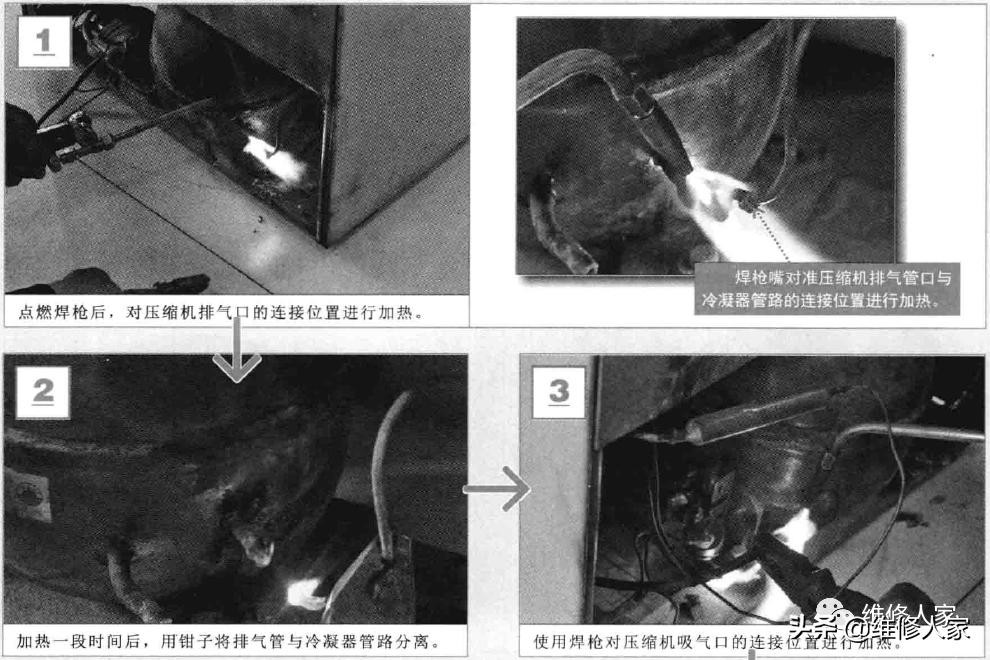

点燃焊枪后,对压缩机排气口的连接位置进行加热。焊枪嘴对准压缩机排气管口与冷凝器管路的连接位置进行加热。加热一段时间后,用钳子将排气管与冷凝器管路分离。再使用焊枪对压缩机吸气口的连接位置进行加热。加热一段时间后,用钳子将吸气口与蒸发器管路分离。

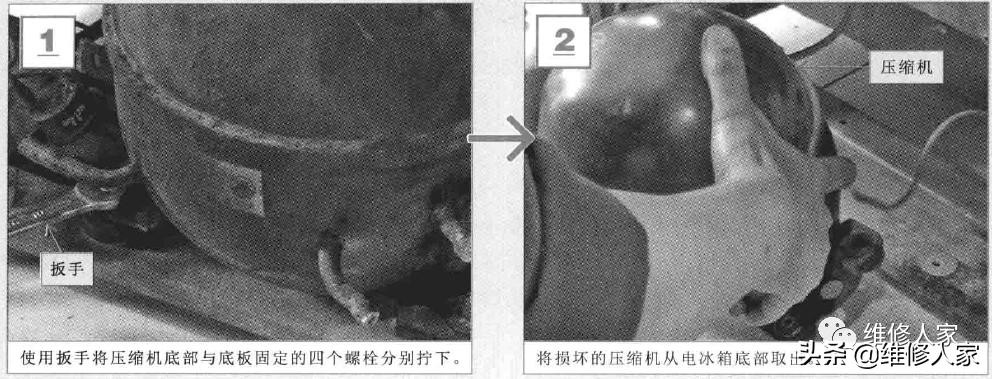

2、压缩机底部螺栓的拆卸

二、压缩机的更换

压缩机的更换方法通常可分为四大步骤:第一步是寻找可代替的压缩机;第二步是对压缩机进行安装并固定;第三步是对压缩机吸气口与蒸发器排气口重新焊接;第四步是对压缩机排气口与冷凝器进气口重新焊接。操作过程请参看下面的图解演示。

1、压缩机的选择

2、压缩机的安装与固定

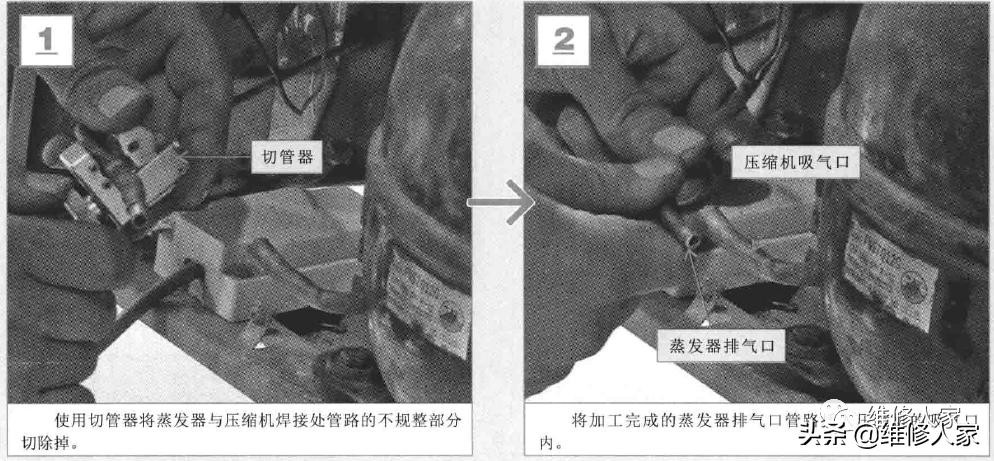

3、压缩机管路与蒸发器管路的焊接

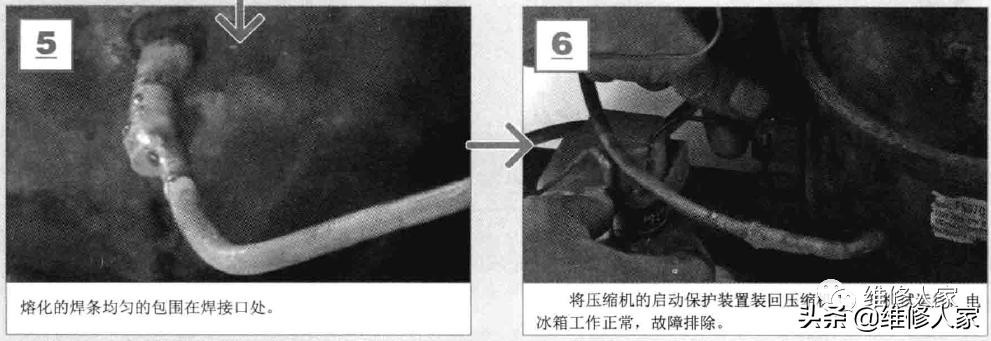

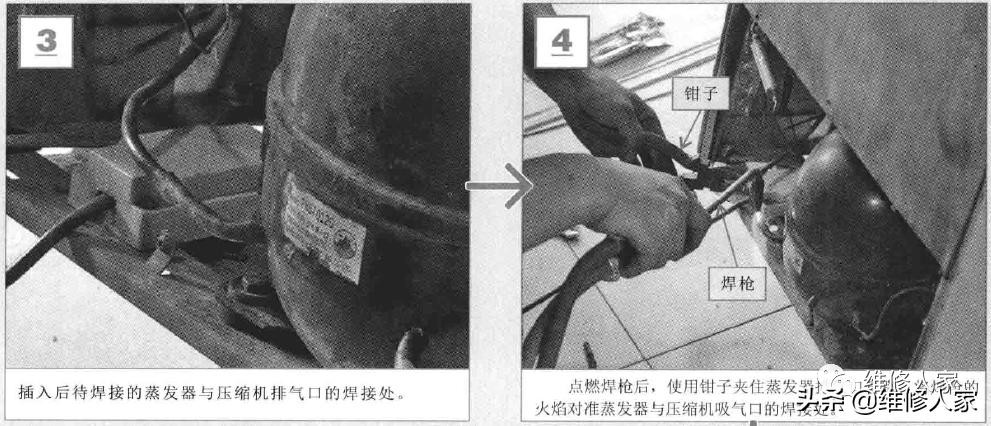

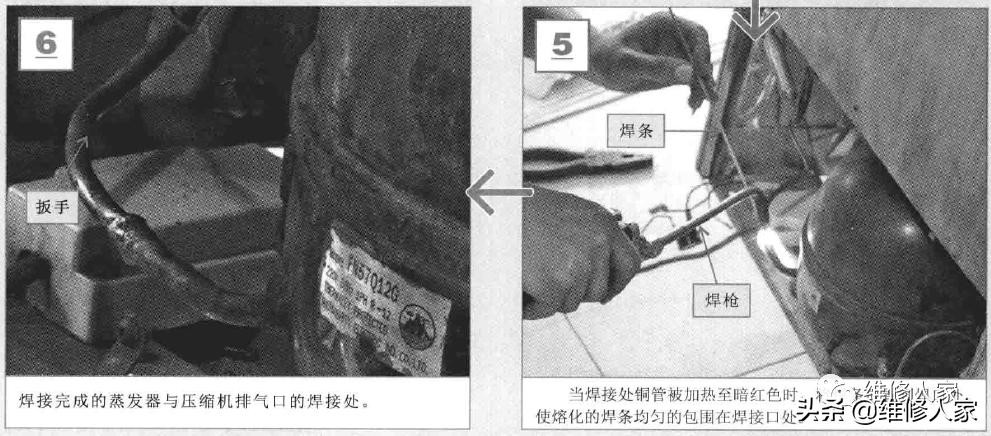

将加工后的蒸发器排气口管插入压缩机的吸气口,插入后待焊接的蒸发器与压缩机排气口的焊接处,点燃焊枪后,使用钳子夹住蒸发器排气口管路,将焊枪的火焰对准蒸发器与压缩机吸气口的焊接处。当焊接处铜管被加热至暗红色时,将焊条放置到焊口处使熔化的焊条均匀的包围在焊接口处。

4、压缩机管路与冷凝器管路的焊接

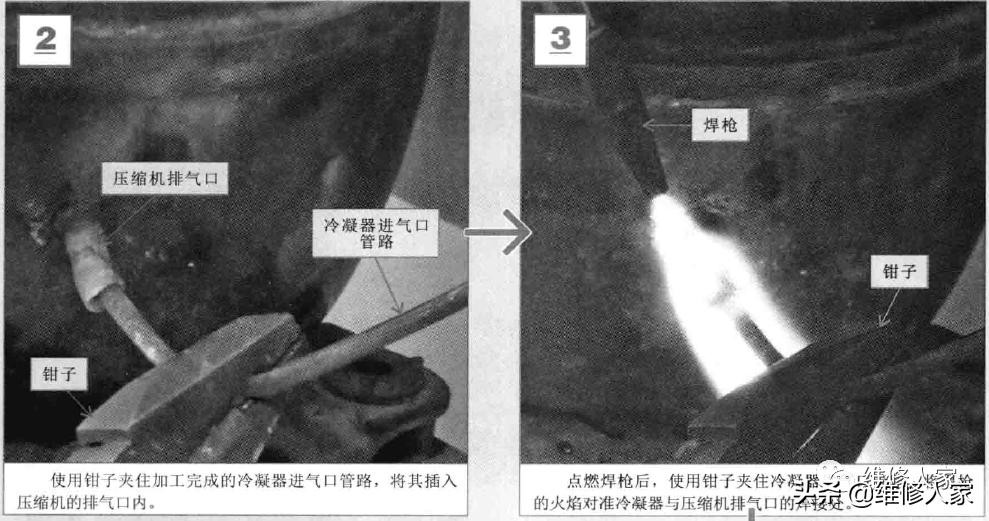

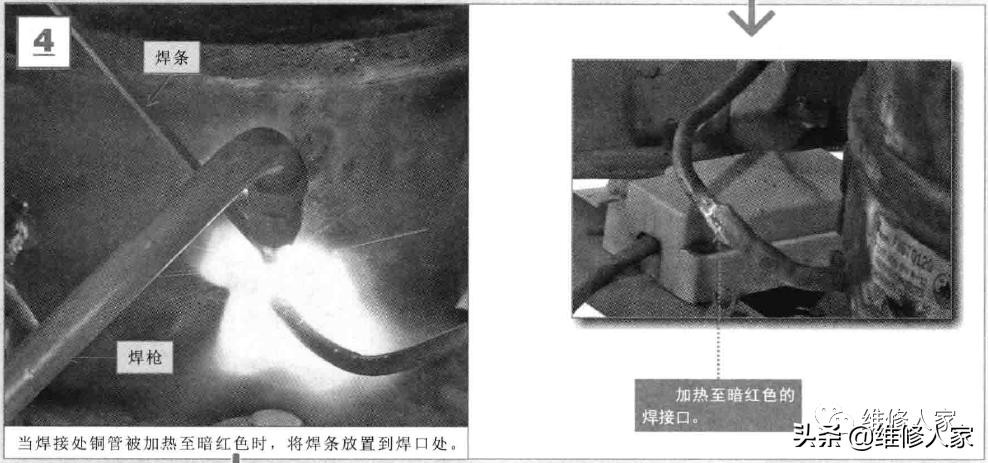

使用钳子夹住加工完成的冷凝器进气口管路,将其插入压缩机的排气口内。点燃焊枪后,使用钳子夹住冷凝器进气口管路,将焊枪的火焰对准冷凝器与压缩机排景口的焊接处。当焊接处铜管被加热至暗红色时,将焊条放置到焊口处,完成焊接。
